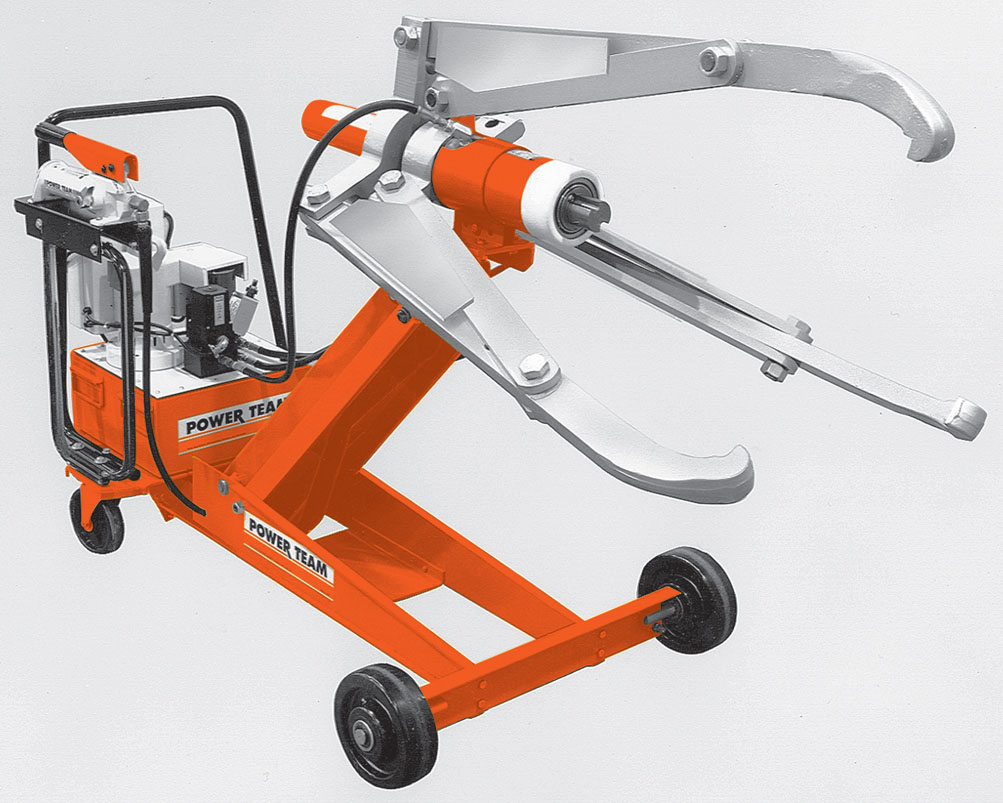

Enforcer 100 系列產品特點：
- 可調爪頭上使拉爪總是以平面與工件接觸，保持鏈?zhǔn)棺︻^定位。
- Grip-O-Matic® 特性使拉力越大則夾緊力越大。
- 100噸單作用液壓油缸，具有彈簧復位特性，最大工作壓力為700 bar。
- 拔輪器吊環可使拔輪器吊起在工件中心離開地面距離超過914mm時仍可工作。
- 調節手柄可使拔輪器在垂直方向上下移動。
- 彈簧加載系統可承受100噸不均勻載荷。
- 液壓泵是一個雙速，高壓并帶有7.6米遙控線的電動泵。
- 拔輪器可靈活移動。
- 頂桿頂頭有105mm及63.5mm。
ENFORCER 100系列產品
| 訂貨號 |
規格描述 |
重量 (kg) |
| PH1002 |
100噸, 2爪拔輪器. 包括: 2爪Grip-O-Matic® 自夾緊拔輪器，PE552S雙速電動/液壓驅動單元, C10010C 100噸260mm行程油缸，帶6只頂頭。 |
404 |
| PH1002J |
同PH1002-E220，但無液壓驅動單元。 |
375 |
| PE552S* |
僅液壓泵。0.84 KW, 220V, 50Hz, 單相, 最大載荷時電流13安培，也可提供115V， 50/60Hz型號。 |
|
| 注意: 對115V, 50/60Hz 型號，訂購號為 PH1002。 |
| 訂貨號 |
垂直高度
調整范圍
(mm) |
總長度
(mm) |
最大工件
厚度
(mm) |
輪子直徑
(mm) |
動力源要求 |
| PH1002-E220 |
304.8-914.4 |
2,387.6 |
304.8 |
203.2 |
220V, 50Hz, 13Amp |
| PH1002J |
304.8-914.4 |
2,387.6 |
304.8 |
203.2 |
— |
| 訂貨號 |
最小開距
A
(mm) |
最小開距時
的伸距
B
(mm) |
最大開距
C
(mm) |
最大開距時
的伸距
D
(mm) |
拉爪端部尺寸 |
油缸高度
H
(mm) |
E
(mm) |
F
(mm) |
G
(mm) |
| PH1002 |
381.0 |
1,066.8 |
1,219.2 |
863.6 |
25.4 |
57.2 |
127.0 |
260.4 |
| PH1002J |
381.0 |
1,066.8 |
1,219.2 |
863.6 |
25.4 |
57.2 |
127.0 |
260.4 |
油缸頂頭
| 訂貨號 |
頂頭類型 |
拔輪器包含的
頂頭數量 |
J
(mm) |
K
(mm) |
L
(mm) |
M
(mm) |
N
(mm) |
| 44745 |
頂桿 |
1 |
104.8 |
— |
342.9 |
63.4 |
— |
| 44766 |
加長桿 |
4 |
104.8 |
— |
— |
— |
203.2 |
| 303045 |
頂桿 |
1 |
104.8 |
88.9 |
— |
— |
— |
|
