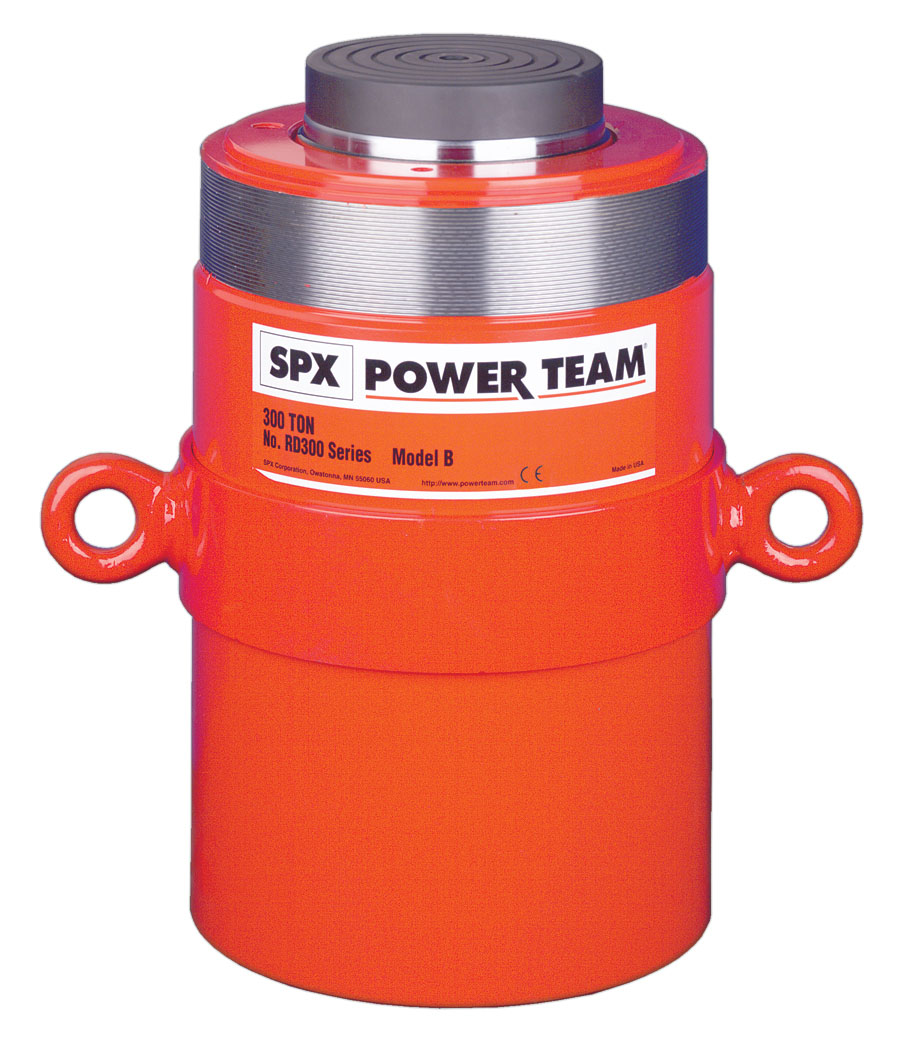

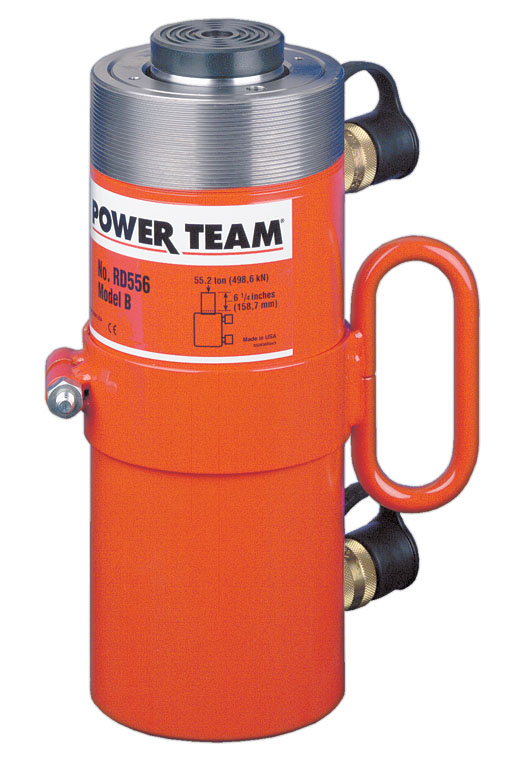

RD: 10 - 500噸 雙作用油缸 雙作用/液壓復位
來源：POWERTEAM（派爾迪）液壓工具  時間：2015-8-26 10:10:08   點擊：2088



HIGH TONNAGE PREMIUM DESIGN FOR HIGH CYCLE LIFE.

  • RD系列油缸特別適用于橋梁的起重、建筑物改造、造船、公用設施和礦山設備的維修。
  • 鋁青銅軸承延長了其使用壽命，鍍鉻活塞桿能防腐。
  • 鞍座外置使活塞桿螺紋露出以適合拉伸工況，螺紋能承受全載。
  • 帶環槽的鞍座防止被荷載物滑動。
  • 每個油缸都有兩個標準的3/8" NPTF 母接頭。（型號：9796）
  • 內置安全閥防止回縮時回路中的壓力過高。
  • 油缸缸體有底部安裝孔和頂部螺紋。


符合ASME B30.1 10,000 PSI標準

訂貨號 負載
能力
(噸)		 行程
(mm)		 油量
(cm3)		 承載塊
直徑
(mm)		 活塞缸
直徑
(mm)

油缸
有效面積
(cm2)

 缸體
內部壓力
(bar)		 700 bar
時的負載
(噸)		 重量
(kg)
  推 拉   推 拉     推 拉 推 拉 推 拉
RD106 10 4 158,8 228,0 90,2 34,9 42,9 14,4 5,7 616,60 624,32 10,2 4,0 10,0
RD1010 10 4 254,0 365,7 144,3 34,9 42,9 14,4 5,7 616,60 624,32 10,2 4,0 12,7

RD256 25 8 158,8 528,1 165,6 54,0 65,1 33,2 10,4 668,45 684,93 23,4 7,3 18,1
RD2514 25 8 362,0 1.205,4 375,6 54,0 65,1 33,2 10,4 668,45 684,93 23,4 7,3 29,5

RD556 55 28 158,8 1.131,6 577,3 66,7 95,3 71,2 36,3 686,65 685,41 50,1 25,6 27,9
RD5513 55 28 333,4 2.376,4 1.212,0 66,7 95,3 71,2 36,3 686,65 685,41 50,1 25,6 40,9
RD5518 55 28 460,4 3.280,0 1.672,8 66,7 95,3 71,2 36,3 686,65 685,41 50,1 25,6 64,5

RD8013 80 44 333,4 3.421,0 1.900,8 73,0 114,3 102,6 57,0 693,61 686,30 72,1 40,1 53,6

RD1006 100 44 168,3 2.241,9 959,4 98,4 130,2 133,1 57,0 668,45 686,65 93,5 40,1 57,2
RD10013 100 44 333,4 4.439,5 1.902,4 98,4 130,2 133,1 57,0 668,45 686,65 93,5 40,1 82,2
RD10020 100 44 511,2 6.809,3 2.919,2 98,4 130,2 133,1 57,0 668,45 686,65 93,5 40,1 118,0

RD1506 150 73 168,3 3.334,1 1.605,6 114,3 158,8 197,9 95,3 674,24 681,20 139,1 66,9 85,4
RD15013 150 73 333,4 6.604,3 3.180,0 114,3 158,8 197,9 95,3 674,24 681,20 139,1 66,9 123,5
RD15018 150 73 460,4 9.131,5 4.391,9 114,3 158,8 197,9 95,3 674,24 681,20 139,1 66,9 170,7

RD2006 200 113 168,3 4.485,4 2.456,7 114,3 184,2 266,3 145,9 668,03 688,92 187,2 102,6 118,9
RD20013 200 113 333,4 8.885,5 4.869,2 114,3 184,2 266,3 145,9 668,03 688,92 187,2 102,6 161,6
RD20018 200 113 460,4 12.270,5 6.722,4 114,3 184,2 266,3 145,9 668,03 688,92 187,2 102,6 200,7

RD3006 300 147 152,4 5.920,4 2.902,8 174,6 222,3 387,8 190,0 687,96 689,48 272,7 133,6 172,5
RD30013 300 147 330,2 12.824,8 6.281,2 174,6 222,3 387,8 190,0 687,96 689,48 272,7 133,6 296,9

RD4006 400 186 152,4 7.724,4 4.050,8 198,4 254,0 506,6 240,3 702,23 689,48 356,2 169,0 265,6
RD40013 400 186 330,2 16.744,4 8.790,4 198,4 254,0 506,6 240,3 702,23 689,48 356,2 169,0 349,6

RD5006 500 245 152,4 9.774,4 4.838,0 215,9 285,8 641,1 317,0 693,61 689,48 450,8 222,8 371,8
RD50013 500 245 330,2 21.188,8 10.479,6 215,9 285,8 641,1 317,0 693,61 689,48 450,8 222,8 495,8







RD Series - Base Mounting Holes

注意: 所有RD系列油缸的安裝孔都是標準的；安裝孔的方向?qū)蔬B接油口；RD300、RD400、及RD500的安裝孔方向是隨機的。


RD系列油缸的安裝孔

負載能力(噸) 10 25 55 80 100 150 200 300 400 500
安裝孔數 2 4 4 4 4 4 4 4 4 6
螺紋尺寸 3/8"-16 1/2"-13 5/8"-11 5/8"-11 3/4"-10 1"-8 1 1/4"-7 1 1/4"-7 1 1/2"-12 1 3/8"-12
深度 15,9 19,1 22,2 22,2 25,4 25,4 31,8 44,5 47,6 50,8
基圓直徑 50,8 69,9 88,9 114,3 139,7 152,4 165,1 158,8 184,2 203,2
安裝孔方向 90° 45° 45° 45° 45° 45° 45° 隨機 隨機 隨機

RD: 10 - 500噸 雙作用油缸 雙作用/液壓復位

  A B C D E F G H J K
訂貨號 活塞
縮回后
總高度
(mm)		 活塞
伸出后
總高度
(mm)		 外圓
直徑
(mm)		 頸部
螺紋
(in.)		 活塞頸部
螺紋長度
(mm)		 底面至
油口距離
(mm)		 缸頂
至油口距離
(mm)		 活塞桿
直徑
(mm)		 活塞桿
內螺紋尺寸(in.)
及深度		 活塞
突出長度
(mm)
RD106 296,9 455,6 76,2 2 3/4-12 41,3 25,4 63,5 33,4 1-8x25,4 6,4
RD1010 398,5 652,5 76,2 2 3/4-12 41,3 25,4 63,5 33,4 1-8x25,4 6,4

RD256 314,3 473,1 101,6 4-12 41,3 25,4 63,5 54,0 1 1/2-16x25,4 19,1
RD2514 517,5 879,5 101,6 4-12 41,3 25,4 63,5 54,0 1 1/2-16x25,4 19,1

RD556 329,4 488,2 127,0 5-12 41,3 33,4 63,5 66,7 1 11/16-8X30,2 15,9
RD5513 504,0 837,4 127,0 5-12 41,3 33,4 63,5 66,7 1 11/16-8X30,2 15,9
RD5518 657,2 1.117,6 127,0 5-12 41,3 33,4 63,5 66,7 1 11/16-8X30,2 15,9

RD8013 517,5 850,9 146,1 5 3/4-12 41,3 38,1 63,5 76,2 2-4 1/2x38,1 14,3

RD1006 350,0 518,3 174,6 6 7/8-12 41,3 38,1 63,5 98,4 2 3/4-12x29,4 15,9
RD10013 515,1 848,5 174,6 6 7/8-12 41,3 38,1 63,5 98,4 2 3/4-12x29,4 15,9
RD10020 774.7 1.285,9 174,6 6 7/8-12 41,3 70,6 63,5 98,4 2 3/4-12x29,4 15,9

RD1506 377,8 546,1 209,6 8 1/4-12 41,3 50,8 63,5 114,3 3 1/4-8x38,1 20,6
RD15013 542,9 876,3 209,6 8 1/4-12 41,3 50,8 63,5 114,3 3 1/4-8x38,1 20,6
RD15018 673,9 1.134,3 209,6 8 1/4-12 41,3 50,8 63,5 114,3 3 1/4-8x38,1 19,1

RD2006 406,4 574,7 241,3 9 1/2-12 -12 41,3 63,5 68,3 123,8 3 1/4-8x57,1 27,0
RD20013 571,5 904,9 241,3 9 1/2-12 -12 41,3 63,5 68,3 123,8 3 1/4-8x57,1 27,0
RD20018 723,9 1.184,3 241,3 9 1/2-12 -12 41,3 63,5 68,3 123,8 3 1/4-8x57,1 27,0

RD3006 438,9 591,3 273,1 10 1/2-12 -12 60,3 85,7 85,7 158,8 2 1/2-12x82,5 28,6
RD30013 630,2 960,4 273,1 10 1/2-12 -12 60,3 85,7 85,7 158,8 2 1/2-12x82,5 28,6

RD4006 489,7 642,1 320,7 12 1/2-8 69,9 97,6 97,6 184,2 3-12x92,2 31,8
RD40013 667,5 997,7 320,7 12 1/2-8 69,9 97,6 97,6 184,2 3-12x92,2 31,8

RD5006 522,3 674,7 374,7 14 3/4-8 79,4 105,6 105,6 203,2 3 1/4-12x107,9 38,1
RD50013 700,1 1.030,3 374,7 14 3/4-8 79,4 105,6 105,6 203,2

性能表現 : 下表列舉了當RD系列的油缸連接液壓泵時所能獲得的行程經驗數據。實際表現可能會因具體工況的差異而有所不同。

液壓泵 油缸 每一秒油缸延伸出的行程
7 bar 700 bar
PE55系列 RD55 1,0 12,0
RD100 1,8 22,5
RD200 3,5 45,0
RD400 7,2 85,0

PQ120系列 RD200 3,4 20,6
RD300 4,9 30,0
RD400 6,4 39,0
RD500 8,1 49,5

PE400系列 RD300 3,0 8,5
RD400 3,9 11,1
RD500 4,9 14,1
