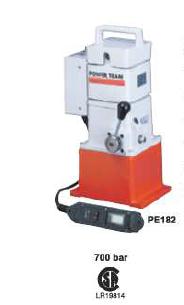

適用于小型液壓動力工具。
- Vanguard Jr.® 是雙速高性能，輕巧而緊湊的泵。
- 泵上具有壓力表接口。所有型號均為金屬油箱。
- 配有0.37 kW，220V，50Hz單相馬達，即使在較低電壓下也能全載啟動。
- 低電流強度允許使用小發電機及小電流電路電源。
- 所有型號泵均具有3米遙控線纜，（PE183具有7.6m遙控線纜）。
- CSA額定為間隙操作。
- 噪聲強度為85 - 90dBA。
用于操作液壓夾緊、切割或其它工具：
• PE183C - 用于夾緊或壓縮。具有特殊的電路用以脈動/前進，全壓保壓，建立預定壓力，釋放及重置回路。具有獨立的緊急回退開關。
• PE184C - 允許您交替操作一個彈簧回退式切割以及/或夾緊工具而無需將它們分離。選擇接口連接至四路手控閥，利用手動遙控開關啟動泵并且延伸連接至工具。當手控開關至關閉位時，泵停止，自動閥打開，允許工具回退。在中間(中位)時，手控閥使工具定位于某一位置，直至閥換檔。
| 訂貨號 |
適用油缸類型 |
規格描述 |
控制閥
類型 |
控制閥
功能 |
控制開關†† |
馬達 |
油箱
可用油量
(L) |
| PE182-50-220 |
單作用 |
基本液壓泵，0,37kW馬達，2路閥，1,9L油箱。 |
2通 |
前進/回退† |
遙控馬達控制開關(3,1 m)
開/關 |
0,37 kW, 220 V**
50/60 Hz, AC, 單相 |
1,7 |
| PE183-50-220 |
單作用 |
PE182-50-220，帶3路閥。 |
3通 |
前進/保持/回退 |
遙控馬達控制開關(3,1 m)
開/關 |
0,37 kW, 220 V**
50/60 Hz, AC, 單相 |
1,7 |
| PE183-2-50-220 |
單作用 |
PE183-50-220，帶9,5L油箱。 |
3通 |
前進/保持/回退 |
遙控馬達控制開關(3,1 m)
開/關 |
0,37 kW, 220 V**
50/60 Hz, AC, 單相 |
8,6†† |
| PE183A-50-220∞ |
單作用 |
PE183-50-220，帶卸壓閥。 |
自動/卸壓 |
前進/保持/回退 |
遙控馬達控制開關(3,1 m)
開/關 |
0,37 kW, 220 V**
50/60 Hz, AC, 單相 |
1,7 |
| PE183C-50-220∞ |
單作用 |
特殊夾緊液壓泵。 |
特殊閥，僅用于夾緊。 |
前進/保持/回退 |
遙控馬達控制開關(7,6 m)
開/關 |
0,37 kW, 220 V**
50/60 Hz, AC, 單相 |
1,7 |
| PE184-50-220 |
單作用/雙作用 |
基本液壓泵0,37kW，1,9L油箱，雙作用系統。 |
4通 |
前進/保持/回退† |
遙控馬達控制開關(3,1 m)
開/關 |
0,37 kW, 220 V**
50/60 Hz, AC, 單相 |
1,7 |
| PE184-2-50-220 |
單作用/雙作用 |
PE184-50-220，帶9.5L油箱。 |
4通 |
前進/保持/回退† |
遙控馬達控制開關(3,1 m)
開/關 |
0,37 kW, 220 V**
50/60 Hz, AC, 單相 |
8,6†† |
| PE184C-50-220* |
單作用/雙作用 |
特殊夾緊液壓泵。 |
4通 |
前進/回退 |
遙控馬達控制開關(3,1 m)
開/關 |
0,37 kW, 220 V**
50/60 Hz, AC, 單相 |
1,7 |
* 也可用于特殊的單作用油缸。
** 可提供115V，50Hz馬達（訂貨時請去掉泵訂購號后綴"50-220"字樣），指定電壓請注明。
† 當馬達停止及閥處于“前推”位置時保壓。
†† 當泵具有7.6L油箱（可用油量為5.7L）時可提供9.5L裝油量，灌油至距油箱蓋13mm。
∞ 不可用于提升裝置。 |
適用于小型液壓動力工具。
- Vanguard Jr.® 是雙速高性能，輕巧而緊湊的泵。
- 泵上具有壓力表接口。所有型號均為金屬油箱。
- 配有0.37 kW，220V，50Hz單相馬達，即使在較低電壓下也能全載啟動。
- 低電流強度允許使用小發電機及小電流電路電源。
- 所有型號泵均具有3米遙控線纜，（PE183具有7.6m遙控線纜）。
- CSA額定為間隙操作。
- 噪聲強度為85 - 90dBA。
用于操作液壓夾緊、切割或其它工具：
• PE183C - 用于夾緊或壓縮。具有特殊的電路用以脈動/前進，全壓保壓，建立預定壓力，釋放及重置回路。具有獨立的緊急回退開關。
• PE184C - 允許您交替操作一個彈簧回退式切割以及/或夾緊工具而無需將它們分離。選擇接口連接至四路手控閥，利用手動遙控開關啟動泵并且延伸連接至工具。當手控開關至關閉位時，泵停止，自動閥打開，允許工具回退。在中間(中位)時，手控閥使工具定位于某一位置，直至閥換檔。
| 訂貨號 |
適用油缸類型 |
規格描述 |
控制閥
類型 |
控制閥
功能 |
控制開關†† |
馬達 |
油箱
可用油量
(L) |
| PE182-50-220 |
單作用 |
基本液壓泵，0,37kW馬達，2路閥，1,9L油箱。 |
2通 |
前進/回退† |
遙控馬達控制開關(3,1 m)
開/關 |
0,37 kW, 220 V**
50/60 Hz, AC, 單相 |
1,7 |
| PE183-50-220 |
單作用 |
PE182-50-220，帶3路閥。 |
3通 |
前進/保持/回退 |
遙控馬達控制開關(3,1 m)
開/關 |
0,37 kW, 220 V**
50/60 Hz, AC, 單相 |
1,7 |
| PE183-2-50-220 |
單作用 |
PE183-50-220，帶9,5L油箱。 |
3通 |
前進/保持/回退 |
遙控馬達控制開關(3,1 m)
開/關 |
0,37 kW, 220 V**
50/60 Hz, AC, 單相 |
8,6†† |
| PE183A-50-220∞ |
單作用 |
PE183-50-220，帶卸壓閥。 |
自動/卸壓 |
前進/保持/回退 |
遙控馬達控制開關(3,1 m)
開/關 |
0,37 kW, 220 V**
50/60 Hz, AC, 單相 |
1,7 |
| PE183C-50-220∞ |
單作用 |
特殊夾緊液壓泵。 |
特殊閥，僅用于夾緊。 |
前進/保持/回退 |
遙控馬達控制開關(7,6 m)
開/關 |
0,37 kW, 220 V**
50/60 Hz, AC, 單相 |
1,7 |
| PE184-50-220 |
單作用/雙作用 |
基本液壓泵0,37kW，1,9L油箱，雙作用系統。 |
4通 |
前進/保持/回退† |
遙控馬達控制開關(3,1 m)
開/關 |
0,37 kW, 220 V**
50/60 Hz, AC, 單相 |
1,7 |
| PE184-2-50-220 |
單作用/雙作用 |
PE184-50-220，帶9.5L油箱。 |
4通 |
前進/保持/回退† |
遙控馬達控制開關(3,1 m)
開/關 |
0,37 kW, 220 V**
50/60 Hz, AC, 單相 |
8,6†† |
| PE184C-50-220* |
單作用/雙作用 |
特殊夾緊液壓泵。 |
4通 |
前進/回退 |
遙控馬達控制開關(3,1 m)
開/關 |
0,37 kW, 220 V**
50/60 Hz, AC, 單相 |
1,7 |
* 也可用于特殊的單作用油缸。
** 可提供115V，50Hz馬達（訂貨時請去掉泵訂購號后綴"50-220"字樣），指定電壓請注明。
† 當馬達停止及閥處于“前推”位置時保壓。
†† 當泵具有7.6L油箱（可用油量為5.7L）時可提供9.5L裝油量，灌油至距油箱蓋13mm。
∞ 不可用于提升裝置。 |
| 訂貨號 |
最大
輸出
壓力
(bar) |
轉速
(rmp) |
不帶載/
700bar
壓力噪聲
(dBA) |
電力強度220V/
在700bar下
(A) |
不同壓力下的流量
(L/min.) † |
A
(mm) |
B
(mm) |
C
(mm) |
D
(mm) |
F
(mm) |
G
(mm) |
含油
重量
(kg) |
0
(bar) |
7
(bar) |
350
(bar) |
700
(bar) |
| PE182 |
700 |
12000 |
85/90** |
4,5 |
3,8 |
3,1 |
0,4 |
0,3 |
406,4 |
120,7 |
203,2 |
181,0 |
152,4 |
130,2 |
13,6 |
| PE183 |
700 |
12000 |
85/90** |
4,5 |
3,8 |
3,1 |
0,4 |
0,3 |
406,4 |
120,7 |
203,2 |
181,0 |
152,4 |
130,2 |
13,6 |
| PE183A |
700 |
12000 |
85/90** |
4,5 |
3,8 |
3,1 |
0,4 |
0,3 |
406,4 |
120,7 |
203,2 |
181,0 |
152,4 |
130,2 |
13,6 |
| PE184 |
700 |
12000 |
85/90** |
4,5 |
3,8 |
3,1 |
0,4 |
0,3 |
406,4 |
120,7 |
203,2 |
181,0 |
152,4 |
130,2 |
13,6 |
| PE183-2* |
700 |
12000 |
85/90** |
4,5 |
3,8 |
3,1 |
0,4 |
0,3 |
469,9 |
184,2 |
292,1 |
254,0 |
241,3 |
203,2 |
19,1 |
| PE184-2* |
700 |
12000 |
85/90** |
4,5 |
3,8 |
3,1 |
0,4 |
0,3 |
469,9 |
184,2 |
292,1 |
254,0 |
241,3 |
203,2 |
19,1 |
| PE183C †† |
700 |
12000 |
85/90** |
4,5 |
3,8 |
3,1 |
0,4 |
0,3 |
406,4 |
120,7 |
203,2 |
181,0 |
152,4 |
130,2 |
13,6 |
| PE184C †† |
700 |
12000 |
85/90** |
4,5 |
3,8 |
3,1 |
0,4 |
0,3 |
406,4 |
120,7 |
203,2 |
181,0 |
152,4 |
130,2 |
13,6 |
* 9.5L油箱。
** 在0.9m距離周?chē)鶞y(cè)試。
† 典型流量值。實際的流量隨壓力區域不同將會不同。
†† 特殊用途泵，用于切割、夾緊或擠壓。 |
適用于小型液壓動力工具。
- Vanguard Jr.® 是雙速高性能，輕巧而緊湊的泵。
- 泵上具有壓力表接口。所有型號均為金屬油箱。
- 配有0.37 kW，220V，50Hz單相馬達，即使在較低電壓下也能全載啟動。
- 低電流強度允許使用小發電機及小電流電路電源。
- 所有型號泵均具有3米遙控線纜，（PE183具有7.6m遙控線纜）。
- CSA額定為間隙操作。
- 噪聲強度為85 - 90dBA。
用于操作液壓夾緊、切割或其它工具：
• PE183C - 用于夾緊或壓縮。具有特殊的電路用以脈動/前進，全壓保壓，建立預定壓力，釋放及重置回路。具有獨立的緊急回退開關。
• PE184C - 允許您交替操作一個彈簧回退式切割以及/或夾緊工具而無需將它們分離。選擇接口連接至四路手控閥，利用手動遙控開關啟動泵并且延伸連接至工具。當手控開關至關閉位時，泵停止，自動閥打開，允許工具回退。在中間(中位)時，手控閥使工具定位于某一位置，直至閥換檔。
| 訂貨號 |
適用油缸類型 |
規格描述 |
控制閥
類型 |
控制閥
功能 |
控制開關†† |
馬達 |
油箱
可用油量
(L) |
| PE182-50-220 |
單作用 |
基本液壓泵，0,37kW馬達，2路閥，1,9L油箱。 |
2通 |
前進/回退† |
遙控馬達控制開關(3,1 m)
開/關 |
0,37 kW, 220 V**
50/60 Hz, AC, 單相 |
1,7 |
| PE183-50-220 |
單作用 |
PE182-50-220，帶3路閥。 |
3通 |
前進/保持/回退 |
遙控馬達控制開關(3,1 m)
開/關 |
0,37 kW, 220 V**
50/60 Hz, AC, 單相 |
1,7 |
| PE183-2-50-220 |
單作用 |
PE183-50-220，帶9,5L油箱。 |
3通 |
前進/保持/回退 |
遙控馬達控制開關(3,1 m)
開/關 |
0,37 kW, 220 V**
50/60 Hz, AC, 單相 |
8,6†† |
| PE183A-50-220∞ |
單作用 |
PE183-50-220，帶卸壓閥。 |
自動/卸壓 |
前進/保持/回退 |
遙控馬達控制開關(3,1 m)
開/關 |
0,37 kW, 220 V**
50/60 Hz, AC, 單相 |
1,7 |
| PE183C-50-220∞ |
單作用 |
特殊夾緊液壓泵。 |
特殊閥，僅用于夾緊。 |
前進/保持/回退 |
遙控馬達控制開關(7,6 m)
開/關 |
0,37 kW, 220 V**
50/60 Hz, AC, 單相 |
1,7 |
| PE184-50-220 |
單作用/雙作用 |
基本液壓泵0,37kW，1,9L油箱，雙作用系統。 |
4通 |
前進/保持/回退† |
遙控馬達控制開關(3,1 m)
開/關 |
0,37 kW, 220 V**
50/60 Hz, AC, 單相 |
1,7 |
| PE184-2-50-220 |
單作用/雙作用 |
PE184-50-220，帶9.5L油箱。 |
4通 |
前進/保持/回退† |
遙控馬達控制開關(3,1 m)
開/關 |
0,37 kW, 220 V**
50/60 Hz, AC, 單相 |
8,6†† |
| PE184C-50-220* |
單作用/雙作用 |
特殊夾緊液壓泵。 |
4通 |
前進/回退 |
遙控馬達控制開關(3,1 m)
開/關 |
0,37 kW, 220 V**
50/60 Hz, AC, 單相 |
1,7 |
* 也可用于特殊的單作用油缸。
** 可提供115V，50Hz馬達（訂貨時請去掉泵訂購號后綴"50-220"字樣），指定電壓請注明。
† 當馬達停止及閥處于“前推”位置時保壓。
†† 當泵具有7.6L油箱（可用油量為5.7L）時可提供9.5L裝油量，灌油至距油箱蓋13mm。
∞ 不可用于提升裝置。 |
| 訂貨號 |
最大
輸出
壓力
(bar) |
轉速
(rmp) |
不帶載/
700bar
壓力噪聲
(dBA) |
電力強度220V/
在700bar下
(A) |
不同壓力下的流量
(L/min.) † |
A
(mm) |
B
(mm) |
C
(mm) |
D
(mm) |
F
(mm) |
G
(mm) |
含油
重量
(kg) |
0
(bar) |
7
(bar) |
350
(bar) |
700
(bar) |
| PE182 |
700 |
12000 |
85/90** |
4,5 |
3,8 |
3,1 |
0,4 |
0,3 |
406,4 |
120,7 |
203,2 |
181,0 |
152,4 |
130,2 |
13,6 |
| PE183 |
700 |
12000 |
85/90** |
4,5 |
3,8 |
3,1 |
0,4 |
0,3 |
406,4 |
120,7 |
203,2 |
181,0 |
152,4 |
130,2 |
13,6 |
| PE183A |
700 |
12000 |
85/90** |
4,5 |
3,8 |
3,1 |
0,4 |
0,3 |
406,4 |
120,7 |
203,2 |
181,0 |
152,4 |
130,2 |
13,6 |
| PE184 |
700 |
12000 |
85/90** |
4,5 |
3,8 |
3,1 |
0,4 |
0,3 |
406,4 |
120,7 |
203,2 |
181,0 |
152,4 |
130,2 |
13,6 |
| PE183-2* |
700 |
12000 |
85/90** |
4,5 |
3,8 |
3,1 |
0,4 |
0,3 |
469,9 |
184,2 |
292,1 |
254,0 |
241,3 |
203,2 |
19,1 |
| PE184-2* |
700 |
12000 |
85/90** |
4,5 |
3,8 |
3,1 |
0,4 |
0,3 |
469,9 |
184,2 |
292,1 |
254,0 |
241,3 |
203,2 |
19,1 |
| PE183C †† |
700 |
12000 |
85/90** |
4,5 |
3,8 |
3,1 |
0,4 |
0,3 |
406,4 |
120,7 |
203,2 |
181,0 |
152,4 |
130,2 |
13,6 |
| PE184C †† |
700 |
12000 |
85/90** |
4,5 |
3,8 |
3,1 |
0,4 |
0,3 |
406,4 |
120,7 |
203,2 |
181,0 |
152,4 |
130,2 |
13,6 |
* 9.5L油箱。
** 在0.9m距離周?chē)鶞y(cè)試。
† 典型流量值。實際的流量隨壓力區域不同將會不同。
†† 特殊用途泵，用于切割、夾緊或擠壓。 |
|
